雨水回收系統

水資源再利用;馬上為您的綠建築申請進行加分!

AQUALIQ®雨水回收系統提供完整且具經濟效益的解決方案;由系統規劃、設備供應、施工安裝及故障排除等皆為一手包辦!

雨水回收系統由「管路組件」與「過濾系統」組成,本系統提供完整之套裝 (Skid) 設備,配有電磁式流量計與HMI人機介面;得最大程度減少現場作業負擔與便利操作。

當企業需進行雨水回收使用率統計時,可直接將電磁式流量計提供之訊號回傳予中控室 (CCR / DCDAS) 統計;或直接於單元控制盤內HMI系統進行紀錄調閱。

本系統可視客戶需求進行過濾精度客製化設計,由50 micron至1 micron皆可提供,以利後續回收使用;殺菌單元亦可更換為臭氧 (Ozone) 。

管路組件 (Piping elements)

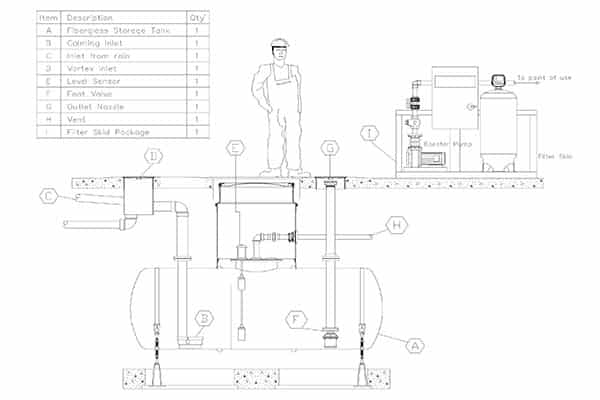

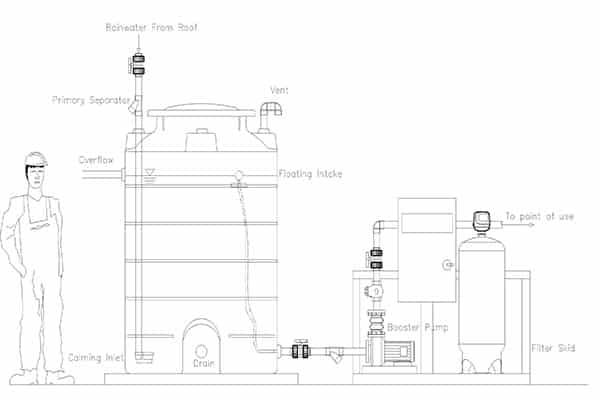

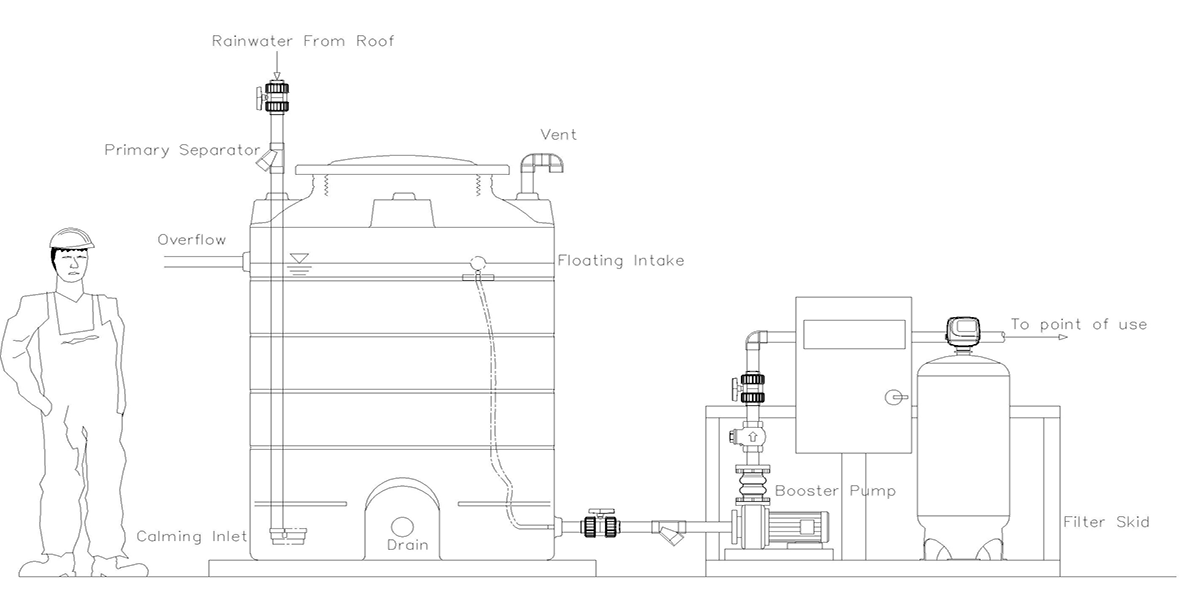

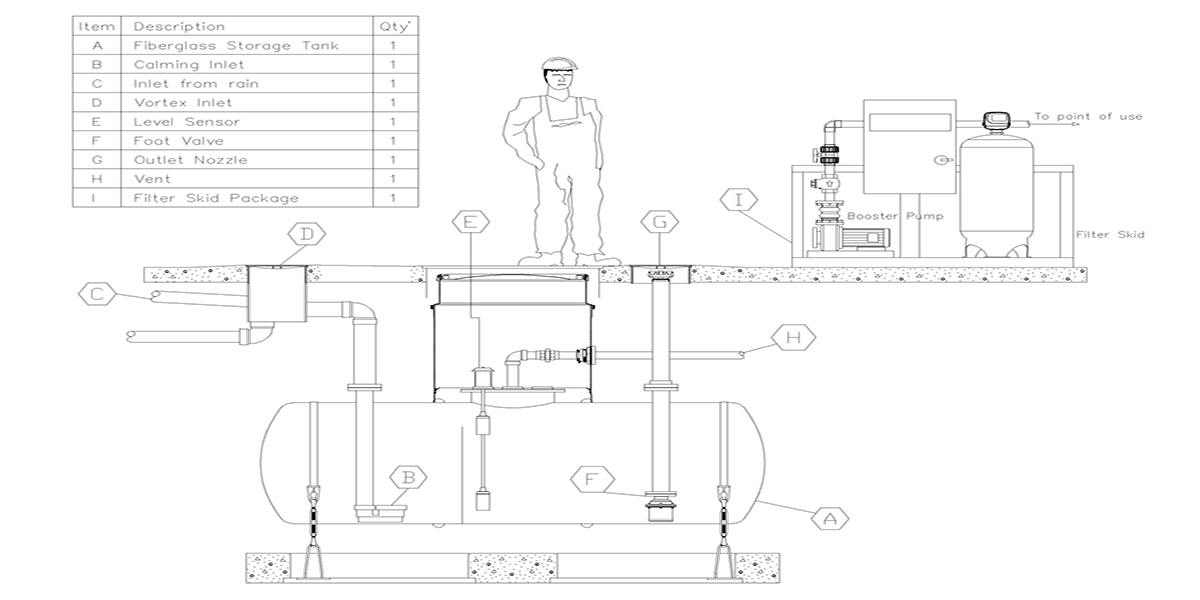

管路系統指由屋頂或集水區域經幹管蒐集之雨水管路,設備涵蓋落葉枯枝過濾器、緩流器、溢流排流器、浮動式入水器與管線設計。

雨水由屋頂流下時,帶有大量碎石、枯枝及落葉等懸浮固體物質,藉由落葉過濾器將水中較大粒徑之雜質進行分離;避免落葉等雜質阻塞管線,並作初步過濾。

本設備使用材質為S.S. 304不鏽鋼,採自動反洗、無耗材設計及免動力 (Power Free) 。

緩流器透過消能方式使經過落葉過濾器之水體穩定進入儲存槽 (初步沉澱槽) ,可最大程度降低水力衝擊所造成儲存槽底層沉積物再揚起;亦可幫助儲存槽底層水體流動,減少厭氧消化作用,水體不易產生臭味。

本設備使用材質為S.S. 304不鏽鋼。

當儲存槽水體補注超過設計容積時,透過溢流排放器將過多水體進行排流;亦可將水層表面物質等浮渣清除,避免水質遭受影響。

本設備使用材質為PVC / UPVC / S.S. 304,得依規範需求進行選型。

浮動式入水器藉由浮筒重力入水方式進行儲存槽上澄液吸取,並可防止吸取表層浮渣;即以表層水下方10-15公分處作為吸入點,確保取得最佳水質。

設備基座得依現場空間進行設計,得最大程度減少現場土木作業,並確保設備供應介面;基座材質可為ASTM A36 w/ coating或S.S. 304。

Y型過濾器具有結構先進,阻力小,排污方便等特點;用來清除水質中的雜質,以保護閥門及設備的正常使用。

當液體通過直管進入濾網後,固體雜質顆粒被阻擋在濾網內,而潔淨的流體通過濾網、由過濾器出口排出。

經過落葉過濾器及儲存槽之水體仍含有大量細微砂石,為避免造成後方設備損壞及影響過濾後水體使用;雜質反沖洗過濾器需裝設於過濾淨化流程,本設備過濾精度可達50 ~ 5 micron,可濾除水中的細砂石,藉由設備反洗功能,將其快速反洗排放,維持濾網潔淨度及過濾效能。

本設備使用材質為S.S. 304不鏽鋼,反洗控制可為手動 / 自動。

雨水中固體污染物經過濾器淨化處理後,水中仍含有對人體有害之致病細菌及病毒等;需透過殺菌設備進行消除。

UV紫外線採用254 nm波長光束,經由紫外線燈管提供 30,000 mW/cm2/sec 照射能量,使水中各種致病菌及黴菌等單細胞生物死亡或喪失繁殖能力,達到殺菌效果。

本設備使用材質為S.S. 304,燈管有效壽命為15,000 Hrs。

電磁流量計測量原理依據法拉第電磁感應定律,當導電的液體在磁場中作垂直於磁力線方向的流動時,會切割磁力線而產生感應電壓,此感應電壓與流速成線性關係,即可計算流體體積流量。

感測器測量管上下裝有激磁線圈,由傳送器提供激磁電流,通電後產生磁場穿過測量管;由一對裝在測量管內壁感應電極與液體相接觸,引出感應電壓傳送到傳送器。

「人機介面」(Human Machine Interface)是一種提供操作者與自動化設備溝通的數位產品。人機介面提供多樣化的通訊埠方便於與各式各樣的設備作通訊,觸碰式面板可讓操作者直覺的進行參數設定,液晶螢幕則可呈現給操作者機台設備的各項監控數據。

依現場條件提供減壓閥 (Pressure Relief Valve) 與採樣閥 (Sampling Valve)。

過濾系統 (Filtration system)

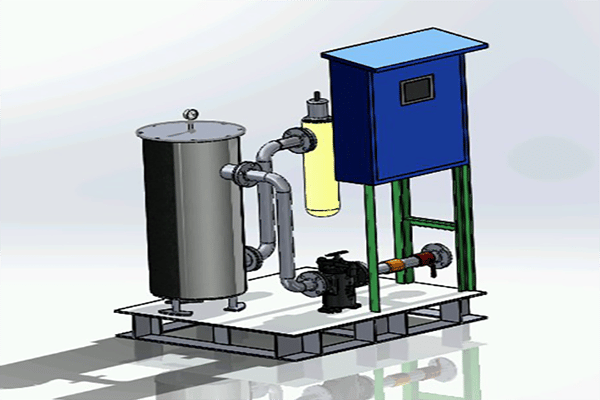

過濾系統指雨水經初沉槽處理後需進行之過濾流程,設備涵蓋基座 (Skid) 、Y型過濾器、雜質反沖洗過濾器、UV紫外線殺菌器、電磁式流量計、HMI人機介面與相關閥件。

AQUALIQ® 雨水回收系統 - 設計優點與設備性能

  • 使用台灣製產品,配合優良且經濟性管線設計;兼顧美觀實用

  • 配合各種建築物既有管線配質及業主需求,提升回收率

  • 最佳化過濾與殺菌系統,降低人力操作需求及後續維護成本

  • 提供雨水回收設備現場安裝施工與控制盤供應等服務
